O Papel da Fotogrametria com Drones no Acompanhamento de Obras de Grande Porte

O gerenciamento de projetos civis de grande porte — como condomínios verticais e horizontais, shopping centers e centros logísticos — exige um controle rigoroso de cronograma, volume de materiais e conformidade executiva. Nesse cenário, o monitoramento tradicional por meio de visitas visuais e relatórios analógicos tem sido substituído pela fotogrametria digital com Veículos Aéreos Não Tripulados (VANTs). Essa tecnologia transforma inspeções visuais em dados métricos de alta precisão georreferenciada, otimizando a tomada de decisão de engenheiros, investidores e gestores.

O que é Fotogrametria e o Poder da Precisão Centimétrica (RTK)

A fotogrametria aérea consiste na reconstrução tridimensional de um terreno ou estrutura a partir de imagens bidimensionais sobrepostas, capturadas por sensores embarcados em drones. No entanto, para que esses dados possuam valor de engenharia e aplicação legal, a precisão geométrica é fundamental.

Para alcançar a precisão centimétrica exigida em grandes obras, a Projetto Engenharia utiliza drones profissionais integrados à tecnologia RTK (Real Time Kinematic ou Posicionamento Cinemático em Tempo Real).

O que é o RTK e como ele agrega valor?

Ao contrário do GPS convencional (que apresenta margens de erro de vários metros), o sistema RTK utiliza uma estação base em solo com coordenadas conhecidas e um receptor no drone. A base calcula as correções orbitais em tempo real e as transmite ao drone durante o voo. Isso garante que cada pixel das imagens capturadas seja indexado com precisão de poucos centímetros, permitindo que os modelos gerados sirvam para medições reais de engenharia.

Entregáveis Técnicos: Ortofotos, Modelos 3D e Nuvens de Pontos

O processamento das imagens capturadas resulta em uma série de produtos técnicos que enriquecem o diário de obras e servem de subsídio para o Planejamento e Controle de Produção (PCP):

Ortomosaico Metrométrico (Ortofotos)

É um mapa fotográfico de alta resolução da obra, corrigido digitalmente de todas as distorções perspectivas e de relevo. Ao contrário de uma foto aérea comum, a ortofoto possui escala uniforme, permitindo medir distâncias, áreas e perímetros diretamente sobre a imagem com total confiabilidade.

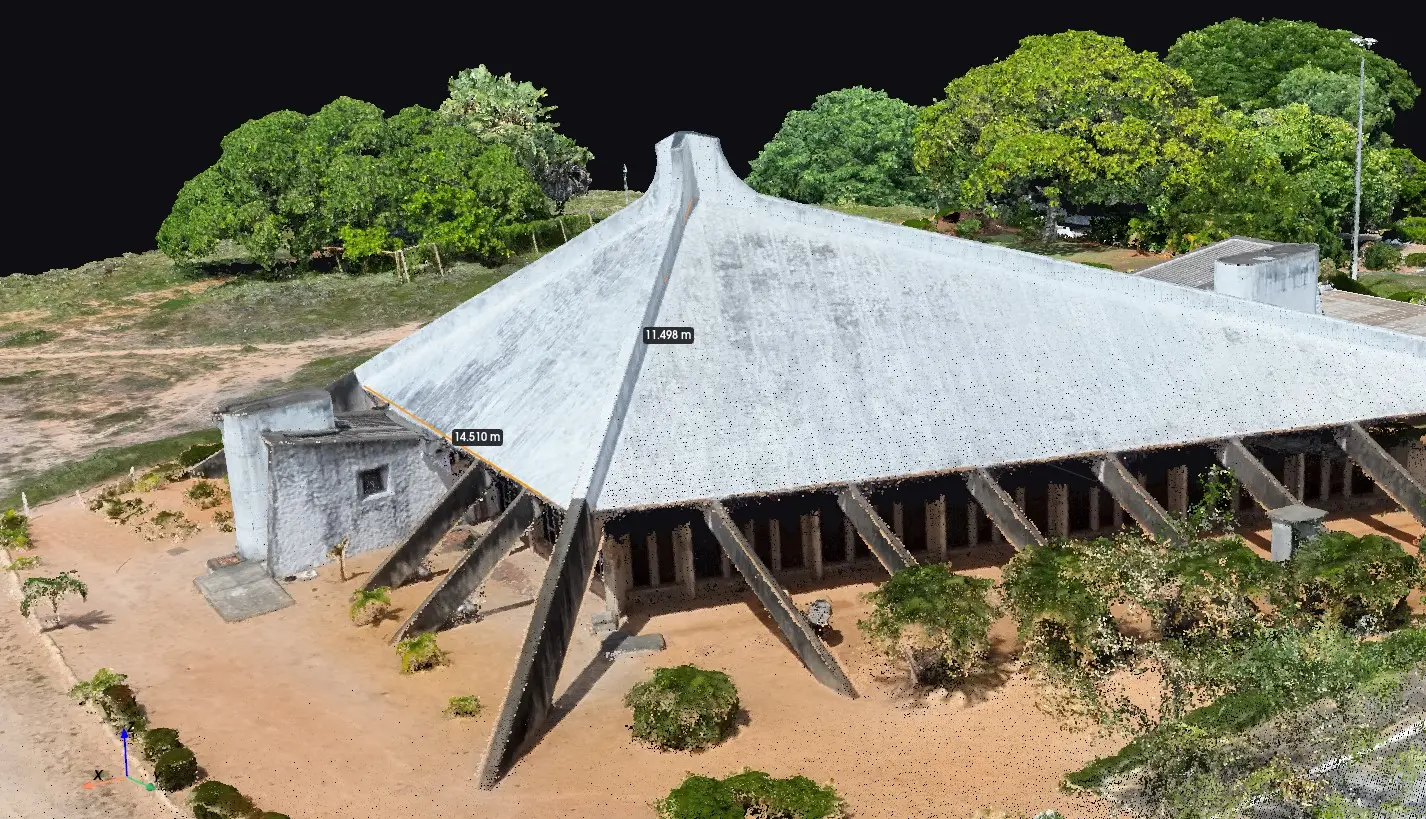

Nuvem de Pontos e Modelos 3D

A Nuvem de Pontos é um conjunto de milhões de pontos coordenados espacialmente nos eixos (X, Y, Z) que replicam a geometria exata da construção. A partir dela, gera-se o Modelo Digital de Superfície (MDS), que viabiliza:

• Medições precisas de volumes de movimentação de terra (corte e aterro).
• Verificação geométrica de estruturas e fachadas.
• Monitoramento de recalques visíveis ou desvios de prumo.

Gestão à Distância e Histórico Documental Auditável

Um dos grandes gargalos em shoppings e redes de supermercados é a distância física entre os investidores (ou a diretoria técnica) e o local da obra. A fotogrametria resolve essa assimetria de informações de duas formas:

1. Rastreabilidade e Histórico: Os voos geram um registro temporal imutável de cada etapa (fundações, superestrutura, fechamento, acabamento). Esse histórico funciona como um ativo de auditoria, prevenindo litígios contratuais com empreiteiras e servindo de comprovação técnica junto a bancos financiadores.

2. Acesso Remoto Facilitado: Para eliminar a necessidade de softwares pesados de Engenharia (como CAD ou sistemas GIS complexos), a Projetto Engenharia fornece um programa de desenvolvimento próprio e interface intuitiva. Através dele, o cliente visualiza a obra em 3D, rotaciona perspectivas, sobrepõe cronogramas e realiza medições de distâncias de forma autônoma, direto de seu escritório em qualquer localidade.

Periodicidade de Monitoramento e Viabilidade Econômica

O cronograma de captação de dados varia conforme o ritmo e o porte do empreendimento. As campanhas de voo podem ser configuradas de forma flexível:

• Visitas Quinzenais: Indicadas para fases de movimentação acelerada de terra, fundações e estruturas de concreto armado de múltiplos pavimentos.
• Visitas Mensais: Ideais para o acompanhamento geral de cronograma físico-financeiro em obras horizontais de longo prazo.
• Visitas Bimestrais: Focadas em fases de acabamento, auditorias de entrega ou monitoramento pós-obra.

A adoção desta metodologia reduz o tempo de equipe em campo, mitiga riscos de acidentes de trabalho em altura — atendendo indiretamente aos preceitos de segurança — e agiliza a emissão de relatórios de conformidade.

Integração com a Engenharia Diagnóstica e Manutenção

Além do acompanhamento da execução, as ortofotos e os modelos tridimensionais gerados servem como base para a inspeções futuras. Caso anomalias surjam após a entrega da obra, o histórico de imagens ajudará a rastrear falhas na fase de execução.

Ao aliar equipamentos com tecnologia RTK, equipe técnica qualificada e um ecossistema de software próprio focado na experiência do usuário, a Projetto Engenharia eleva o nível de governança, precisão e transparência na gestão de ativos imobiliários e obras de infraestrutura.
